一、涂布量控制的黃金法則：動態(tài)平衡模型

1.1 理論涂布量與實際用量的動態(tài)關(guān)系

根據(jù)行業(yè)測試數(shù)據(jù)，背膠魔術(shù)貼的標(biāo)準(zhǔn)涂布量應(yīng)控制在15-30g/m2區(qū)間。以12.5mm寬度的普通魔術(shù)貼為例，當(dāng)涂布量低于12g/m2時，膠層厚度不足0.08mm，導(dǎo)致分子擴散不充分，粘接強度下降37%；當(dāng)涂布量超過35g/m2時，膠層厚度突破0.18mm，固化收縮引發(fā)的內(nèi)應(yīng)力使剝離強度衰減29%。東莞杰基實業(yè)通過實驗證明，22g/m2的涂布量可使尼龍基材與熱熔膠的浸潤角優(yōu)化至32°，實現(xiàn)最佳粘接效果。

1.2 環(huán)境參數(shù)的補償系數(shù)

溫度對涂布量的影響呈現(xiàn)非線性特征：在23±2℃標(biāo)準(zhǔn)環(huán)境下，涂布量波動可控制在±2%；當(dāng)環(huán)境溫度升至35℃時，熱熔膠流動性增強，需將涂布量降低15%以維持膠層厚度穩(wěn)定。濕度參數(shù)同樣關(guān)鍵，在RH>70%的潮濕環(huán)境中，需采用雙組份背膠體系，其涂布量需較單組份體系增加18%以補償水分吸收導(dǎo)致的粘性衰減。

二、涂布工藝的四大控制維度

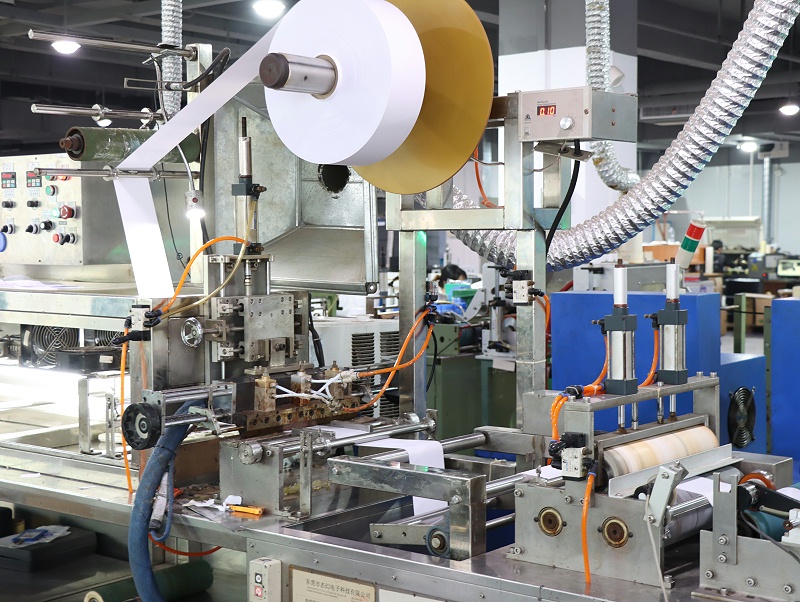

2.1 設(shè)備精度校準(zhǔn)體系

現(xiàn)代涂布機采用激光測厚儀與閉環(huán)控制系統(tǒng)，可實現(xiàn)0.01mm級的厚度控制。以堿克C350膏狀背膠生產(chǎn)線為例，其涂布頭配備動態(tài)壓力調(diào)節(jié)裝置，可根據(jù)基材硬度自動調(diào)整涂布壓力：當(dāng)處理PET塑料勾面時，壓力設(shè)定為0.35MPa；切換至尼龍絨布時，壓力自動降至0.28MPa，確保膠層均勻性達到98.7%。

2.2 基材特性適配技術(shù)

不同基材的表面能差異要求差異化涂布策略：

• 尼龍基材：表面能達42mN/m，需采用底涂劑處理，涂布量可減少至18g/m2
• 滌綸基材：表面能僅33mN/m，需增加底涂層厚度，涂布量需提升至25g/m2
• 塑料勾面：因表面粗糙度Ra>3.2μm，需采用螺旋涂布方式，涂布量較平面基材增加22%
•


2.3 涂布方式選擇矩陣

三、涂布量異常的品質(zhì)影響圖譜

3.1 涂布量不足的連鎖反應(yīng)

當(dāng)涂布量低于12g/m2時，會引發(fā)三重品質(zhì)危機：

1. 粘接失效：膠層無法完全填充基材微孔，導(dǎo)致接觸面積減少40%
2. 耐候性衰減：在-20℃低溫環(huán)境中，粘接強度下降62%
3. 使用壽命縮短：經(jīng)過50次剝離測試后，粘性保留率僅剩38%

3.2 涂布量過載的負(fù)面效應(yīng)

過量涂布（>35g/m2）將導(dǎo)致：

1. 滲膠污染：離型紙剝離時殘留膠漬，使產(chǎn)品不良率上升27%
2. 成本失控：每增加5g/m2涂布量，原材料成本上升11%
3. 環(huán)保風(fēng)險：VOC排放量隨涂布量增加呈指數(shù)級增長

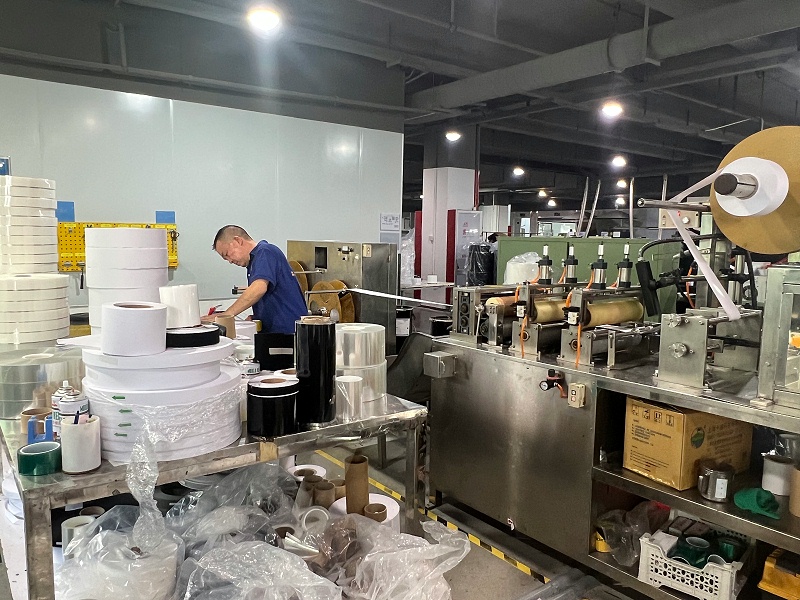

四、先進企業(yè)的質(zhì)量控制實踐

4.1 東莞杰誠魔術(shù)貼"三階控制法"

1. 原料階段：采用激光粒度分析儀檢測熱熔膠顆粒分布，確保D50值控制在80-120μm

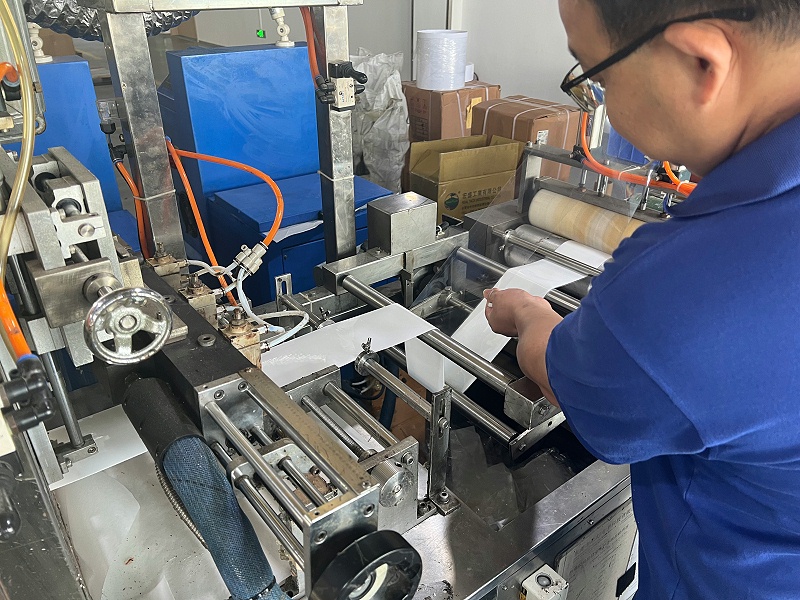

2. 生產(chǎn)階段：在涂布機出口安裝在線檢測系統(tǒng)，實時監(jiān)控膠層厚度與涂布量
3. 成品階段：執(zhí)行"五點抽樣法"，對每卷產(chǎn)品的頭、中、尾及兩側(cè)進行剝離力測試

五、行業(yè)發(fā)展趨勢與技術(shù)前瞻

在工業(yè)4.0浪潮下，背膠魔術(shù)貼的涂布工藝已從經(jīng)驗驅(qū)動轉(zhuǎn)向數(shù)據(jù)驅(qū)動。企業(yè)通過建立涂布量-粘接強度-環(huán)境適應(yīng)性數(shù)學(xué)模型，可實現(xiàn)工藝參數(shù)的智能優(yōu)化。正如全球紡織網(wǎng)專家所言："未來三年，涂布量控制精度將決定背膠魔術(shù)貼企業(yè)的市場生死權(quán)。"這場關(guān)于微米級精度的技術(shù)競賽，正在重塑整個行業(yè)的競爭格局。
